概述

雷電計數器作為一種檢測在某一區域發生雷擊次數的測量工具，已被廣大用戶所接受。計數的準確程度是用戶十分關心的，它直接影響著對雷害程度的判斷。我公司生產的ZP-LC-D型雷電計數器，經過大量的試驗和現場證明，在計數的準確性和安裝使用便利性均優于國內、外同類產品。

雷電計數器的一般原理

雷電計數器由雷電脈沖探測頭和脈沖計數與顯示電路組成。

雷電脈沖探測頭（簡稱探頭）是一個電感性探測頭，用于檢測雷電脈沖的存在與否。當雷電脈沖探測頭感應到雷電脈沖時，就輸出一個脈沖信號，送到脈沖計數與顯示電路，并使數碼管顯示值加一。脈沖計數與顯示電路采用低功耗的CMOS電路，通過“顯示”按鈕接通數碼管，因而在平時功耗極低，內置記憶電池可以連續工作半年到一年。當接入外部電源后，數碼管立即自動顯示計數值，并同時對電池充電。

根據顯示位數分為單位雷電計數器和雙位雷電計數器兩種。當然也可以做成多位的，但必須使用更大的外殼，并重新設計電路板。

功能與特點

○ 計數準確

○ 抗干擾能力強

○ 使用安裝簡便，還可以與各種防雷器和設備配套使用

○ 計數器內設有記憶電池(鎳鎘電池　3.6V/60MAh)，可在沒有外加電源的情況下記錄、存儲數據。

產品類型：電流型。

外形結構

產品外形尺寸：90×65×36 mm  （見圖）

外殼及防水等級

○ 材料：PBT阻燃材料,UL94-V0

○ 顏色：灰白色

○ 防水等級：IP20

雷電計數器的安裝與使用

雷電計數器一般配合電源防雷器使用，也可以單獨用來檢測任何帶接地線的設備遭受雷擊的次數，甚至在變換雷電脈沖探測頭以后，可以作為任何信號的計數器使用。

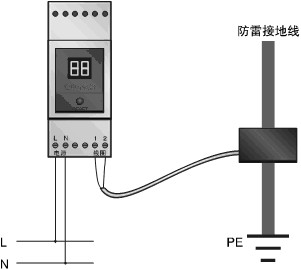

1、安裝：雷電計數器采用35毫米標準電氣導軌安裝。將雷電脈沖探測頭緊貼在泄放雷電流的接地線或引下線上并綁扎牢固, 最大距離不得超過50厘米。在雷電計數器的電源接線端子上接入電源線（根據用戶需求，可以設計成用各種交直流電源供電）。

2、使用：在有外接電源的情況下，可以隨時查看雷電計數器顯示的計數值。在沒有外接電源的情況下，必須按下“顯示”按鈕才能看到顯示的計數值(這時功耗會大大增加，應盡量縮短時間）。

特別的：在戶外安裝使用時,應注意做好防水措施。

3、清零（復位）：當雙位雷電計數器計滿99次以后，顯示值自動恢復到“00”；當需要從其它數值清零（復位）時，只需用導線短接一下計數器上的“復位”接點即可。

主要電氣性能參數

注：工作電壓可根據用戶要求設計。
