DP-DL系列退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中,用于增加導線感抗,彌補導線長度不足,協調不同規格防雷器之間的配合問題。典型應用在B級和C級的電源防雷器都安裝在一個配電箱中的場合。
0769-8323 8609 / 134 2515 7172 在線咨詢產品概述
DP-DL系列退耦器串聯安裝于額定電壓500V及以下的低壓供電系統中,用于增加導線感抗,彌補導線長度不足,協調不同規格防雷器之間的配合問題。典型應用在B級和C級的電源防雷器都安裝在一個配電箱中的場合。
性能特點
● 模塊化設計,35mm標準電氣軌道安裝
● 極佳的電感特性,可靠動作

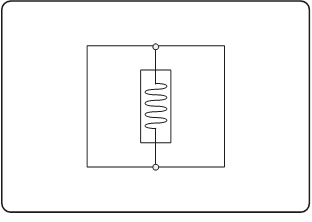

電氣原理圖
外形尺寸圖
型號 | ZP-DL32A | ZP-DL63A | ZP-DL100A |
額定電流In | 32A | 63A | 100A |
額定電壓Un | 500V DC/AC | ||
標稱感抗Ln | 7.5μh(+-20%) | 15μh(+-20%) | |
額定頻率fn | 50~60Hz | ||
短路電流強度Ik | 50kA(max) | ||
直流電阻Rcu | 〉2mΩ | ||
溫升ΔT | 35K | ||
溫度范圍 | -40℃…+80℃ | ||
安裝接線方式/規格 | 串聯/多股16mm2 | ||
外殼材料 | 強化環保熱熔塑料,UL94-V0 | ||
安裝支架 | 標準DIN 35mm導軌,符合EN50 022標準 | ||
外形尺寸 | 90×18×65mm | 90×36×65mm | |
防護等級 | IP20 |
