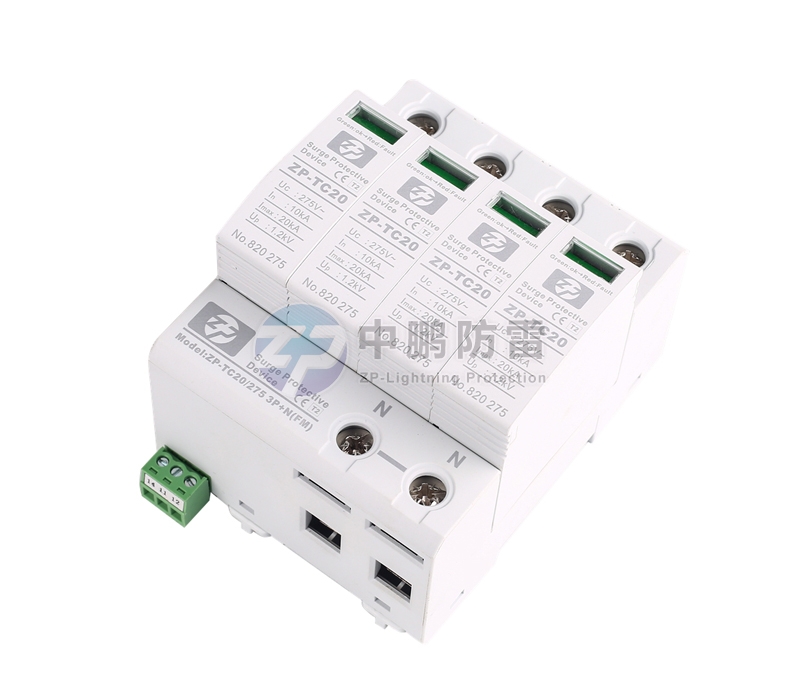

ZP-TC20系列電源浪涌保護器依據IEC和GB標準設計，采用壓敏電阻和氣體放電管組成，具備強?的電涌泄放能力，應?于低壓配電系統的各級保護，依據不同的配電系統（TT/TN/IT)可選擇多種組合?式，通常安裝在防雷分區LPZ0 B-1級后續分區，具有超高的過電壓耐受能力。
0769-8323 8609 / 134 2515 7172 在線咨詢ZP-TC20系列模塊化電涌保護器依據IEC和GB標準設計，具備強?的電涌泄放能力，應?于低壓配電系統的各級保護，依據不同的配電系統
（TT/TN/IT)可選擇多種組合?式，通常安裝在防雷分區LPZ0 B-1級后續分區，具有超高的過電壓耐受能力。

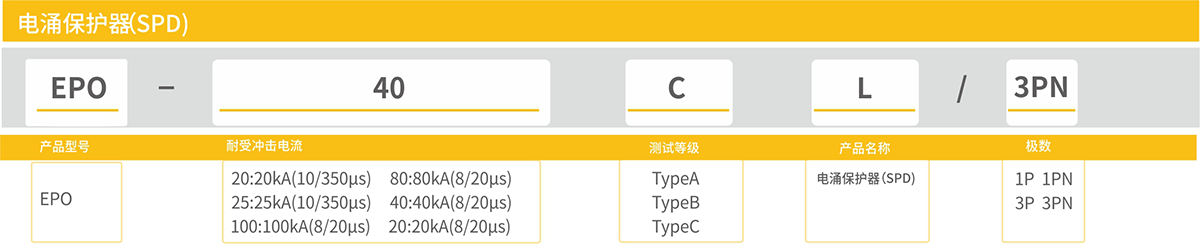

中鵬電涌保護器（SPD）型號說明
產品適用范圍
1、建筑物層配電箱 2、建筑物重要設備配電柜/配電箱 3、建筑物內有室外進出線路輸?的配電箱 4、室外配電柜/配電箱

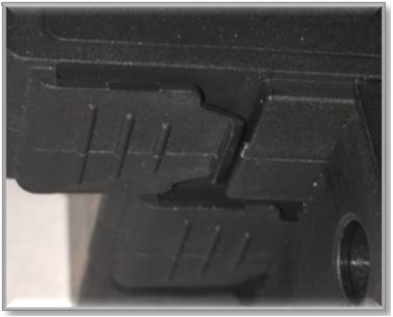

 | A、模塊釋放按鈕，防震動易操作 |  | B、大面積遮弧擋板，更容易隔斷電弧 |

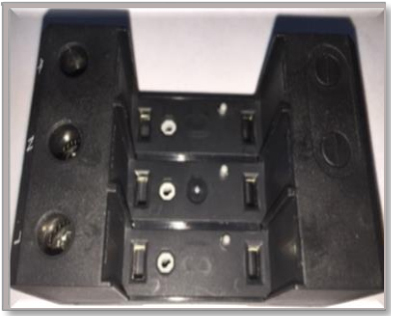

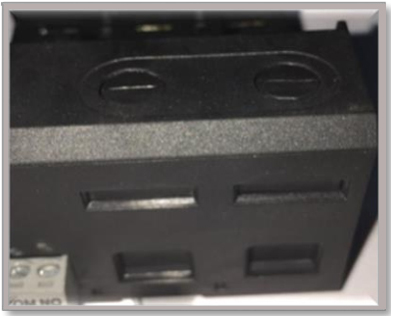

 | C、專用空位塞， 更安全更美觀 |  | D、一體化底座，更可靠更美觀 |

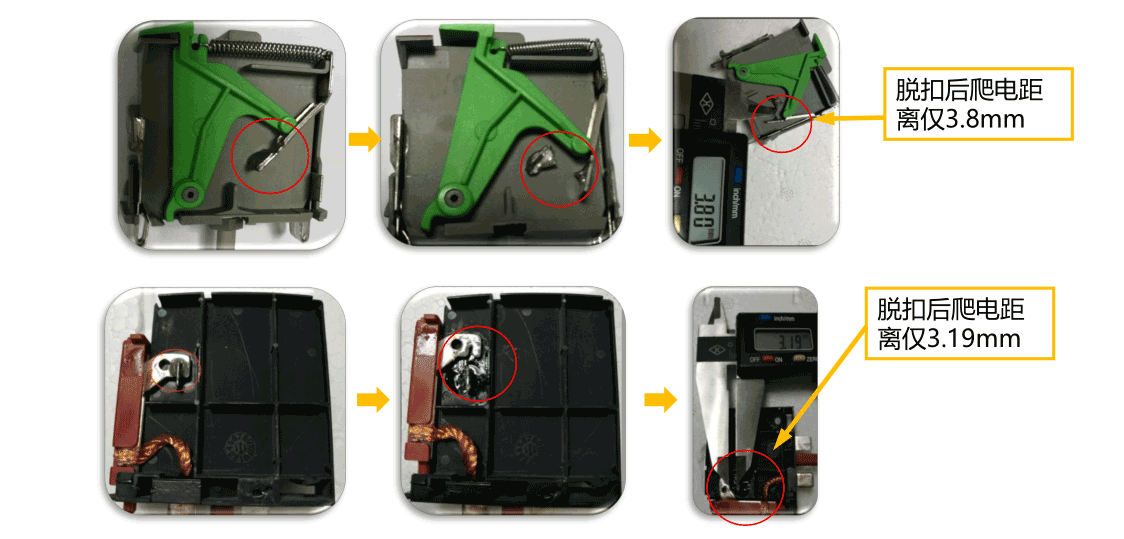

其他產品脫扣裝置

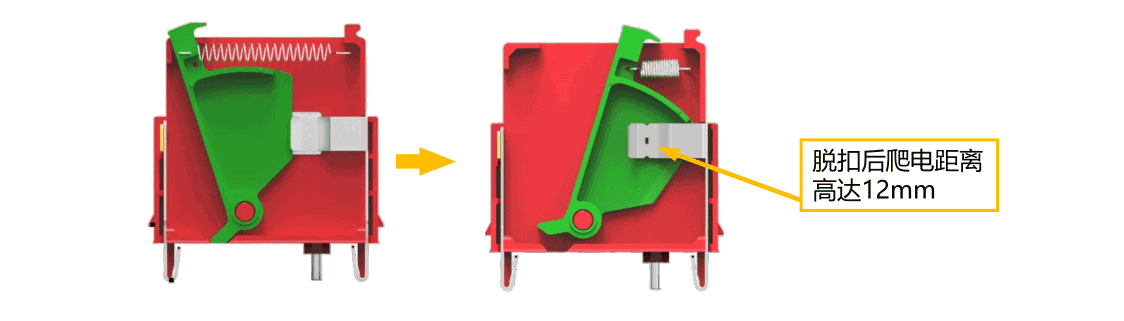

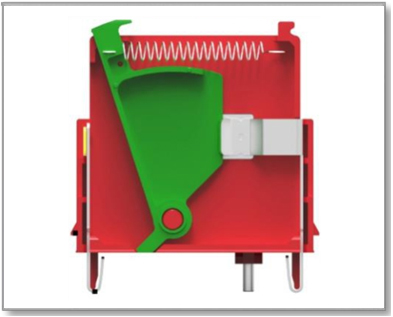

易造產品脫扣裝置
● 低溫焊點的快速熱傳導，致使脫扣更加及時和精確；
● 機械遮弧，使滅弧更加有效（斷開后爬電距離高達12mm）；
● 脫扣裝置不占用額外空間，從而不影響SPD的泄放能力；
● 確保脫扣裝置在MOV損壞前動作，從而避免MOV短路導致的火災。

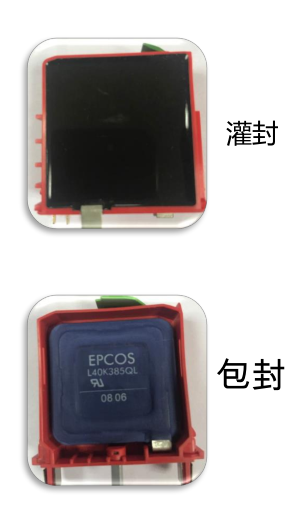

EYZAO SPD 100% 采用灌封封裝 1. 更好的密封性； 2. 生產工藝復雜，成本高； 3. 更好的穩定性，確保焊點不受外力； 4. 有效阻止MOV和塑料外殼的變形，確保其密封和絕緣性能，特別 是在高溫的使用環境下。 在高溫高濕的條件下，包封MOV更容易降格，當電涌來到時，SPD更容易爆裂。 |  |
EYZAO SPD擁有卓越的暫態過電壓耐受能力。在超高過電壓的條件下，能夠安全脫扣，并且不著火，正確指示。在行業內是獨一無二的。

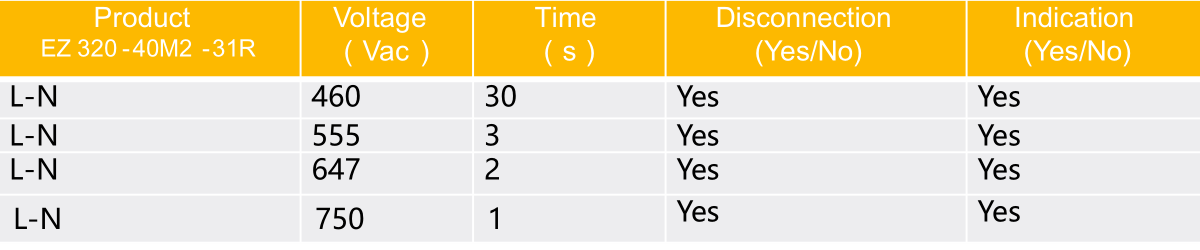

以320V SPD為例，在SPD兩側加（750V）3倍于常規電壓（230V），2.3倍于SPD的Uc值（320V），SPD的狀態如下：
IEC61643-11對于此產品的要求僅僅是337V/5s 耐受，和440V/2h失效模式。EYZAO SPD遠遠超過此要求，這在實際應用中有非常重要的意義。
尺寸圖

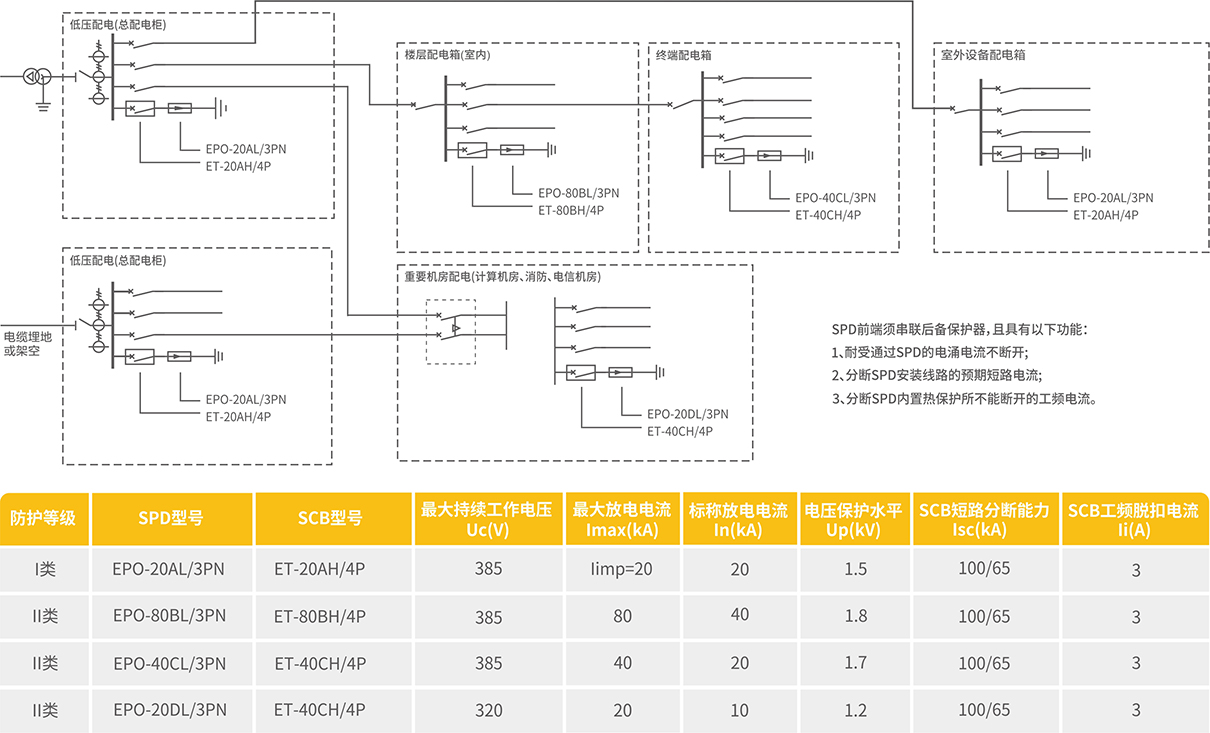

安裝接線圖
| SPD產品型號 | ZP-TC20 |
| SPD依據標準 | IEC 61643-1; GB 18802.1; YD/T 1235.1 |
| 標稱工作電壓 Uo | 230V /380V |
| 最大持續運行電壓 UC | 275V /385V |
| 工作頻率 | 50/60Hz |
| 標稱放電電流 In (8/20μs) | 10kA |
| 最大放電電流 Imax (8/20μs) | 20kA |
| 電壓保護水平 Up（In） | ≤1.2kV(L-N) ≤1.1kV(N-PE) |
| 響應時間 | 25ns |
| 泄漏電流 | ≤3mA |
| 續流遮斷能力 If | 6kArms (L-N); 1kArms (N-PE) |
| 保護模式 | L/N-PE |
| 短路耐受能力 | 3kA |
| 暫態過電壓試驗值TOV (低壓系統) UT (L-N) | 440V, 5s |
| 暫態過電壓試驗值TOV (高/中壓系統) UT (N-PE) | 1200V, 200ms |
| 工作溫度范圍 | -40℃~+80℃ |
| 防護等級 | IP20 |
| 外殼材料 | 熱塑性塑料，UL94-V0 |
| SPD組合模式 | 1P、2P、3P、4P、1P+N、3P+N |
| 遠程信號觸點的類型 | 切換接觸 |
| 開關容量a.c | 250V / 0.5A |
| 切換容量d.c | 250V / 0.1A; 125v/0.2A; 75v/0.5A |
| 遠程信號觸點的橫截面積 | 最大1.5mm2硬線/軟線 |
| 包裝 | 4pc(s) |
| 重量 | 169g |
