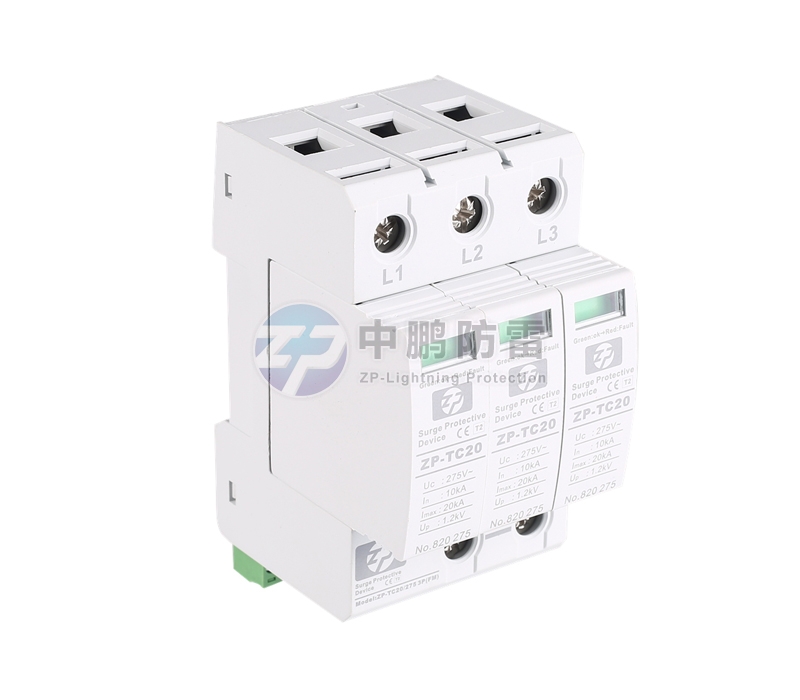

C級浪涌保護器ZP-TC60

ZP-TC20系列電源浪涌保護器依據IEC和GB標準設計，采用壓敏電阻和氣體放電管組成，具備強?的電涌泄放能力，應?于低壓配電系統的各級保護，依據不同的配電系統（TT/TN/IT)可選擇多種組合?式，通常安裝在防雷分區LPZ0 B-1級后續分區，具有超高的過電壓耐受能力。

0769-8323 8609 / 134 2515 7172 在線咨詢

產品介紹

中鵬電涌保護器（SPD）產品介紹

ZP-TC20系列模塊化電涌保護器依據IEC和GB標準設計，具備強?的電涌泄放能力，應?于低壓配電系統的各級保護，依據不同的配電系統

（TT/TN/IT)可選擇多種組合?式，通常安裝在防雷分區LPZ0 B-1級后續分區，具有超高的過電壓耐受能力。

中鵬電涌保護器（SPD）型號說明

浪涌保護器-型號含義40

產品適用范圍

1、建筑物層配電箱      2、建筑物重要設備配電柜/配電箱     3、建筑物內有室外進出線路輸?的配電箱    4、室外配電柜/配電箱



中鵬電涌保護器（SPD）— 結構優勢




A、模塊釋放按鈕，防震動易操作


B、大面積遮弧擋板，更容易隔斷電弧


C、專用空位塞，

更安全更美觀


D、一體化底座，更可靠更美觀



 中鵬電涌保護器（SPD）— 脫扣裝置優勢


其他產品脫扣裝置





易造產品脫扣裝置





● 低溫焊點的快速熱傳導，致使脫扣更加及時和精確；

    ● 機械遮弧，使滅弧更加有效（斷開后爬電距離高達12mm）；

  ● 脫扣裝置不占用額外空間，從而不影響SPD的泄放能力；

       ● 確保脫扣裝置在MOV損壞前動作，從而避免MOV短路導致的火災。



 中鵬電涌保護器（SPD）—工藝優勢



EYZAO SPD 100% 采用灌封封裝


1. 更好的密封性；

2. 生產工藝復雜，成本高；

3. 更好的穩定性，確保焊點不受外力；

4. 有效阻止MOV和塑料外殼的變形，確保其密封和絕緣性能，特別

是在高溫的使用環境下。





在高溫高濕的條件下，包封MOV更容易降格，當電涌來到時，SPD更容易爆裂。





超高的過電壓耐受能力


EYZAO SPD擁有卓越的暫態過電壓耐受能力。在超高過電壓的條件下，能夠安全脫扣，并且不著火，正確指示。在行業內是獨一無二的。

以320V SPD為例，在SPD兩側加（750V）3倍于常規電壓（230V），2.3倍于SPD的Uc值（320V），SPD的狀態如下：



IEC61643-11對于此產品的要求僅僅是337V/5s 耐受，和440V/2h失效模式。EYZAO SPD遠遠超過此要求，這在實際應用中有非常重要的意義。


中鵬電涌保護器（SPD）—示意圖


尺寸圖


安裝接線圖



SPD/SCB設計選型表



浪涌保護器選型表

產品參數

SPD產品型號ZP-TC20
SPD依據標準IEC 61643-1; GB 18802.1; YD/T 1235.1
標稱工作電壓 Uo230V /380V
最大持續運行電壓 UC 275V /385V
工作頻率50/60Hz
標稱放電電流 In (8/20μs)10kA
最大放電電流 Imax (8/20μs)20kA
電壓保護水平 Up（In）≤1.2kV(L-N) ≤1.1kV(N-PE)
響應時間25ns
泄漏電流≤3mA
續流遮斷能力 If6kArms (L-N); 1kArms (N-PE)
保護模式L/N-PE
短路耐受能力3kA
暫態過電壓試驗值TOV (低壓系統) UT (L-N)440V, 5s
暫態過電壓試驗值TOV (高/中壓系統) UT (N-PE)1200V, 200ms
工作溫度范圍-40℃~+80℃
防護等級IP20
外殼材料熱塑性塑料，UL94-V0
SPD組合模式1P、2P、3P、4P、1P+N、3P+N
遠程信號觸點的類型切換接觸
開關容量a.c250V / 0.5A
切換容量d.c250V / 0.1A; 125v/0.2A; 75v/0.5A
遠程信號觸點的橫截面積最大1.5mm2硬線/軟線
包裝4pc(s)
重量169g
