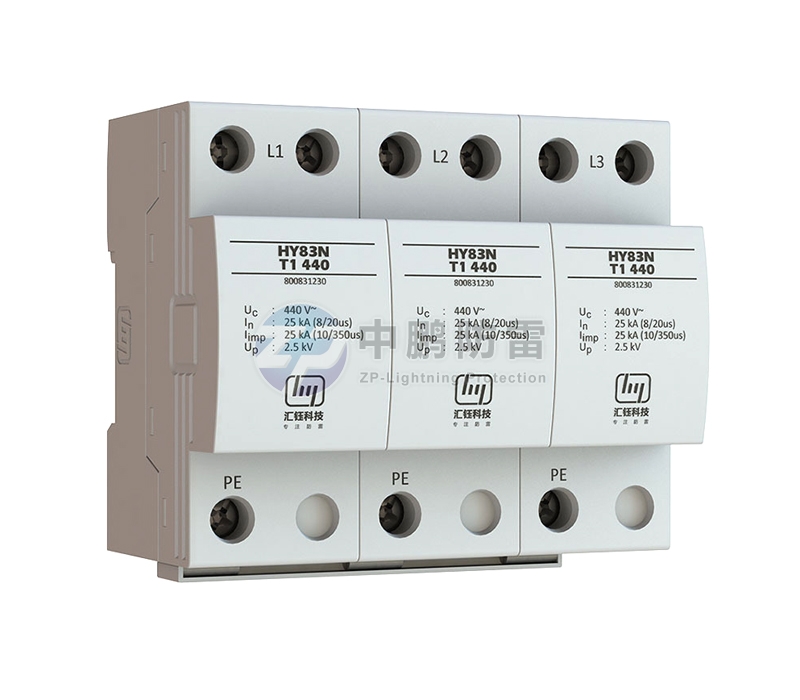

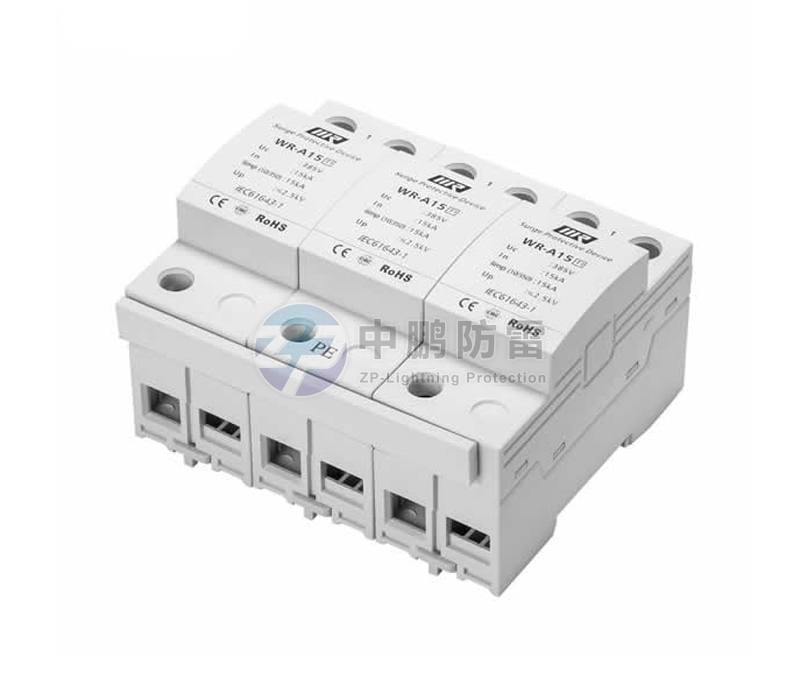

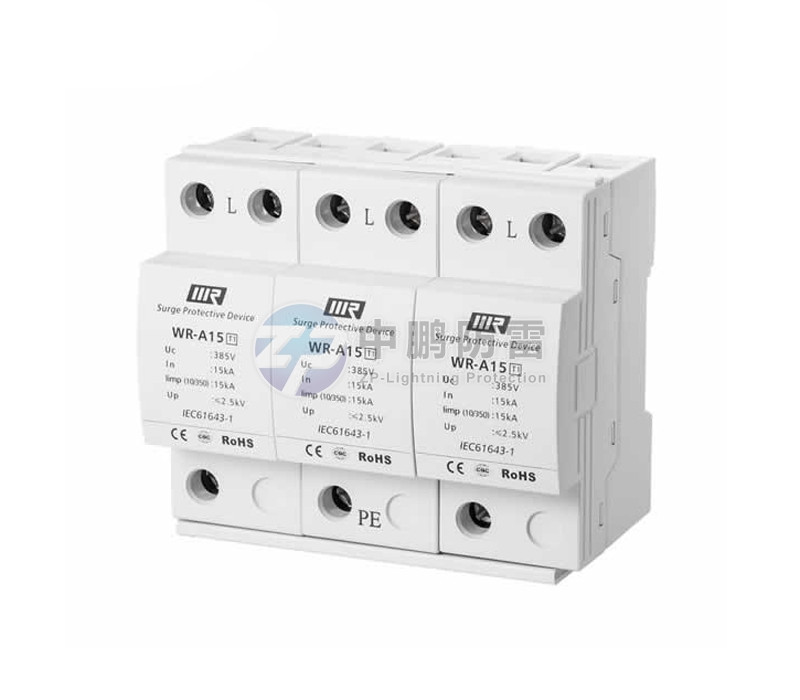

10/350us電源避雷器ZP-TA50

ZP-TA系列高能量間隙型電源防雷器適用于防雷區域LPZ0A區至LPZ2區(B和C級/Ⅰ和Ⅱ級)電源線路的雷電及電涌的防護。主要應用于建筑物內總配電屏、建筑物內架空輸入的配電箱、室外配電柜、配電箱等。

0769-8323 8609 / 134 2515 7172 在線咨詢

產品介紹

一、產品概述

ZP-TA系列高能量間隙型電源防雷器適用于防雷區域LPZ0A區至LPZ2區(B和C級/Ⅰ和Ⅱ級)電源線路的雷電及電涌的防護。主要應用于建筑物內總配電屏、建筑物內架空輸入的配電箱、室外配電柜、配電箱等。


ZP-TA的核心部分是高通流量的火花間隙，而且該高能量的組合防雷器可以直接接受10/350μs模擬雷電波型的高雷電流沖擊。


二、性能特點

● 依據國際IEC、德國VDE、歐盟EN、國標GB、YD/T的最新標準設計

● 單極一相，適用于各個供電系統

● Ⅰ和Ⅱ級零距離安裝，節省空間，無需退耦電感

● 采用獨有自點火專利技術，密閉式火花間隙，無工頻續流

● 高能量雷電流泄放間隙，泄流能力強，可以直接接受10/350μs模擬雷電波型的高雷電流沖擊

● 輸出殘壓低（Up≤1.5KV），響應時間快速(≤100ns)

● 可插拔模塊化封裝，標準35mm寬電氣安裝導軌，方便安裝更換

● 內置過熱失效脫扣裝置，當保護器因過熱、擊穿失效時能自動將其從電網脫離

● 結構緊湊，雙接線端（凱文方式）


三、接線示意圖



四、安裝及維護

1、將氣隙模塊避雷器安裝在標準的35mm導軌上,按照輸入和輸出的標識接好連線，前置保險不小于200A。檢查無誤后，接通供電電源后指示燈不亮，當模塊出現劣化時指示燈亮起。如果發現無電壓輸出 ，應及時檢修輸入線路、避雷器和用電設備。

2、本避雷器在正常使用中應特別注意檢查接地系統，以避免因保護接地線開路，或電阻值太大，而使避雷器失去防雷作用。


清理現場：一切正常后，清理現場，安裝完畢，有必要時，在線路上做“防雷”標記。

產品參數

型號ZP-TA15ZP-TA25
標稱工作電壓Un220/380V/50Hz
最大持續運行電壓Uc440V
雷電沖擊電流（10/350μS）Iimp15kA25kA
電壓保護水平（In）Up≤1.5kV
響應時間tA≤100ns
備用保險絲250Agl/gG
短路容量50kA/50Hz
絕緣阻值Risol103MΩ
溫度范圍-40℃～+80℃
安裝接線方式/規格并聯/多股25mm2
工作狀態指示綠燈/紅燈
外殼材料紅色強化環保熱熔塑料,UL94-V0
安裝支架標準DIN 35mm導軌，符合EN50 022標準
防護等級IP20
安裝寬度90×36×70mm
